安川机器人平衡气缸故障现象及解决办法——安川机器人
发布时间:2019-10-31        浏览次数:144        返回列表

整理一个机械臂噪音的现象,如果现场发现此类现象请尽快对设备进行检修处理!

安全事项:

这个还是要说的,平衡器一旦气压释放,可能会发生2和3轴下坠现象。这个时候如果释放电机刹车直接会发生下坠现象,吊不吊装呢?我的建议是有必要进行吊装!总之是为了安全!以防万一!

关于氮气补充的步骤如下:

调整机器人到原点姿势后,关闭控制柜电源。

将压力计连接到快速接头(由于压力较大,建议使用耐压在20MPA以上的快速接头,包括气体压力表)。

 确认气体平衡器表面温度(这个与上次说的温度与压力关系,请参考上次发布的压力对应表)。

在充气装置上安装氮气钢瓶。

将充气装置和电子测量器(压力显示)具连接起来。

 请确认充气装置和电子测量器具的放气真空管都是紧闭状态,

然后打开氮气钢瓶的真空管。

旋转充气装置的调节手柄,将气压调到比标准值高的程度(存在压降)。

将充气装置的喷阀打开一点点,注入气体直到压力表显示的气压值比标准值略高。

等到气体平衡器内的气压稳定下来后,根据表气体平衡器表面温度对应的标准气压值确认气压值。要是比标准值高时,缓缓排气,直到气压稳定下来时符合标准值。

注意事项:排气、充气时,请等待几分钟,直到气体平衡器内的气压稳定下来后,再确认压力值 。

闭上通向氮气钢瓶的真空管。

取下快速接头上的气压计。

取下快速接头,用 4.9 N•m(0.5 kgf•m)拧紧内六角堵头 M6。

装上安全罩,用 2.8 N•m(0.29 kgf•m)拧紧内六角螺栓 M4×6。

取下充气装置上的气压计。

打开充气装置的排气管和调节器手柄,放出内部气体。

取下氮气钢瓶上的充气装置。

启动控制柜电源。

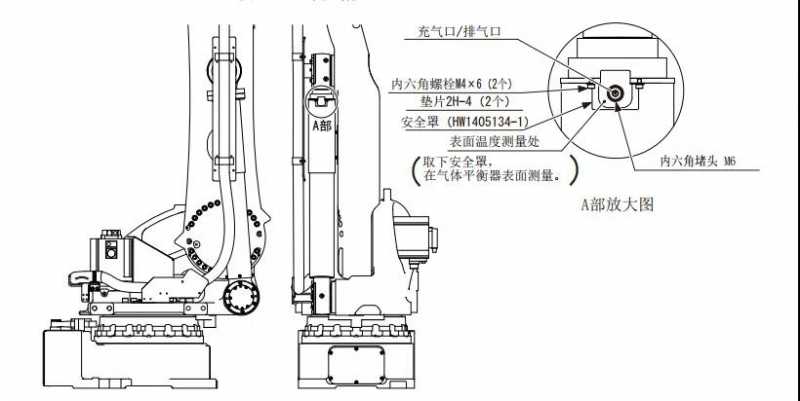

充气作业图如下:

安川机器人气缸充气作业
