工业机器人通讯为什么要用CC-link方式？
这个就要谈起八大总线了，大家有兴趣的可以了解一下，兴趣不高且要直接的朋友，直接JUMP吧。八大总线大体有如下内容：（备注：7为CC-link介绍）
（1）金会现场总线(FoundationFieldbus 简称FF)
是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的WorldFIP协议于1994年9月合并的名称。
（2）CAN(ControllerAreaNetwork控制器局域网)
*早由德国BOSCH公司推出，它广泛用于离散控制领域，其总线规范已被ISO国际标准组织制定为国际标准，得到了Intel、Motorola、NEC等公司的支持。
（3）Lonworks
它由美国Echelon公司推出，并由Motorola、Toshiba公司共同倡导。它采用ISO/OSI模型的全部7层通讯协议，采用面向对象的设计方法，通过网络变量把网络通信设计简化为参数设置。支持双绞线、同轴电缆、光缆和红外线等多种通信介质，通讯速率从300bit/s至1.5M/s不等，直接通信距离可达2700m(78Kbit/s)，被誉为通用控制网络。
（4）DeviceNet
DeviceNet是一种低成本的通信连接也是一种简单的网络解决方案，有着开放的网络标准。DeviceNet具有的直接互联性不仅改善了设备间的通信而且提供了相当重要的设备级阵地功能。DebiceNet基于CAN技术，传输率为125Kbit/s至500Kbit/s,每个网络的*大节点为64个，其通信模式为：生产者/客户(Producer/Consumer)，采用多信道广播信息发送方式。
（5）PROFIBUS
PROFIBUS是德国标准(DIN19245)和欧洲标准(EN50170)的现场总线标准。由PROFIBUS--DP、PROFIBUS-FMS、PROFIBUS-PA系列组成。DP用于分散外设间高速数据传输，适用于加工自动化领域。
（6）HART是HighwayAddressableRemoteTransducer的缩写。
*早由Rosemount公司开发。其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变的过渡产品。其通信模型采用物理层、数据链路层和应用层三层，支持点对点主从应答方式和多点广播方式。由于它采用模拟数字信号混和，难以开发通用的通信接口芯片。HART能利用总线供电，可满足本质安全防爆的要求，并可用于由手持编程器与管理系统主机作为主设备的双主设备系统。
（7）CC-link
CC-link是Control&Communicationlink(控制与通信链路系统)的缩写，在1996年11月，由三菱电机为主导的多家公司推出，其增长势头迅猛，在亚洲占有较大份额。在其系统中，可以将控制和信息数据同是以10Mbit/s高速传送至现场网络，具有性能卓越、使用简单、应用广泛、节省成本等优点。其不仅解决了工业现场配线复杂的问题，同时具有优异的抗噪性能和兼容性。CC-link是一个以设备层为主的网络，同时也可覆盖较高层次的控制层和较低层次的传感层。2005年7月CC-link被中国国家标准委员会批准为中国国家标准指导性技术文件。
（8）WorldFIP
WorkdFIP的北美部分与ISP合并为FF以后，WorldFIP的欧洲部分仍保持独立，总部设在法国。其在欧洲市场占有重要地位，特别是在法国占有率大约为60%。WorldFIP的特点是具有单一的总线结构来适用不同的应用领域的需求，而且没有任何网关或网桥，用软件的办法来解决高速和低速的衔接。WorldFIP与FFHSE可以实现“透明联接”，并对FF的H1进行了技术拓展，如速率等。在与IEC61158**类型的连接方面，WorldFIP做得*好，走在世界前列。
进入正题，安川机器人CC-link硬件安装。

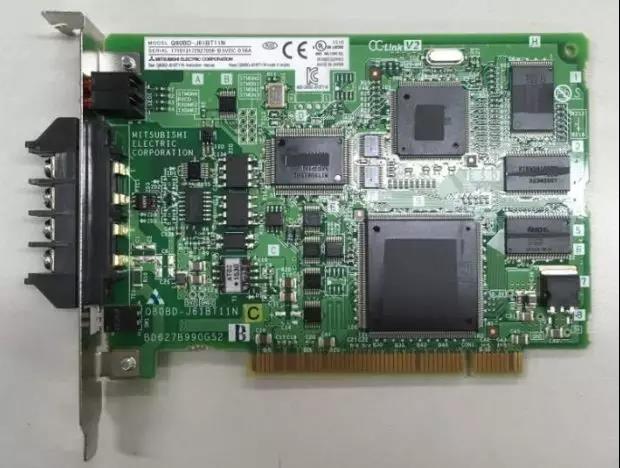

（1）CC-link硬件准备，如图

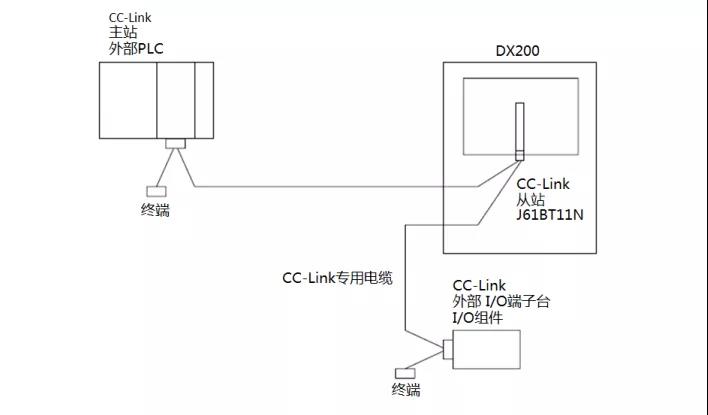

(2)系统架构图

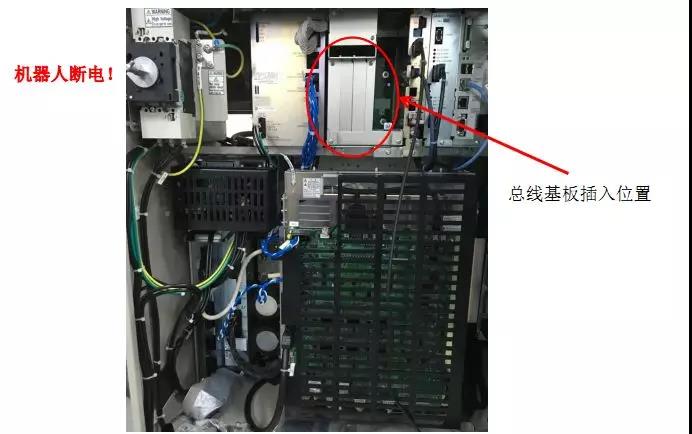

（3）机器人断电5分钟后，硬件在DX200控制柜中插入的位置安装图

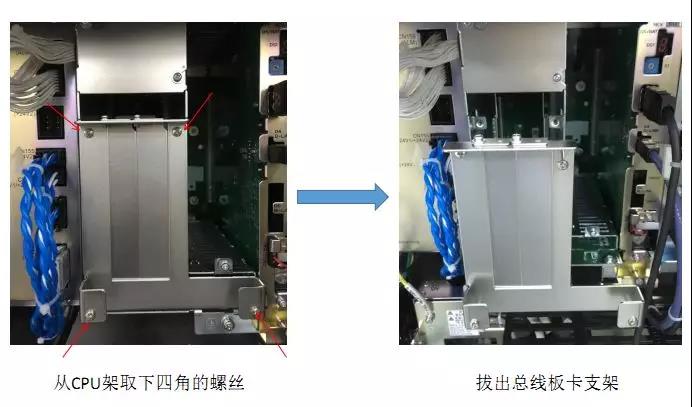

（4）拆下选项接口位置螺丝，如下

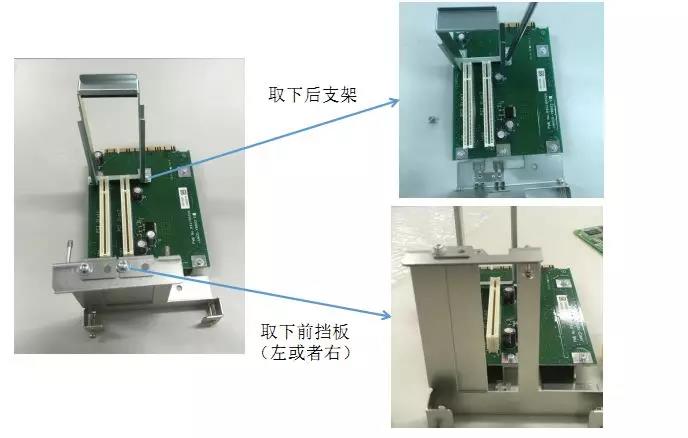

（5）取下支架

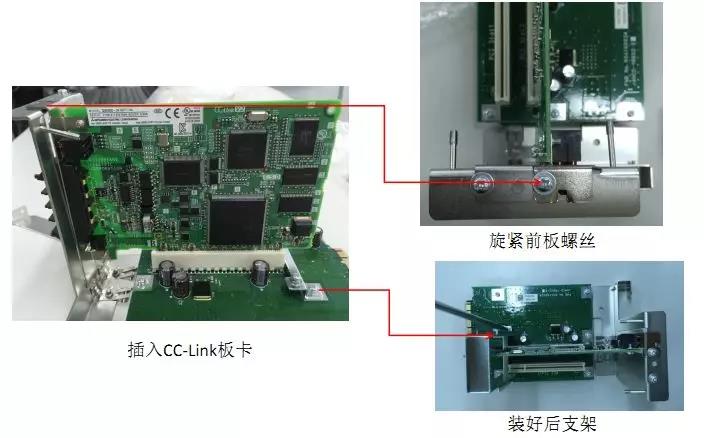

（6）插入准备的CC-link板卡

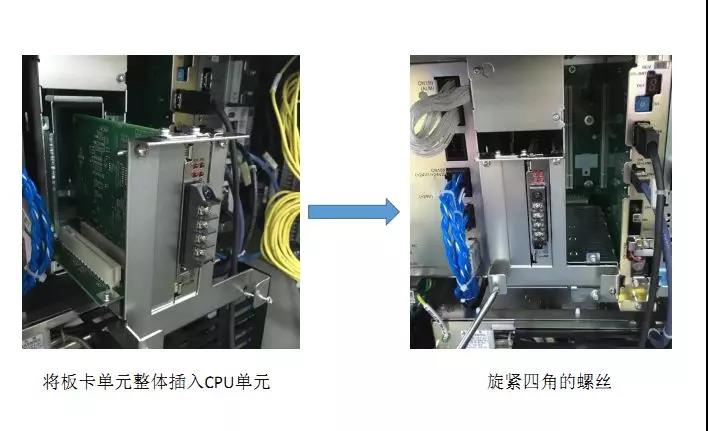

（7）装好后，将支架装回CPU单元。注意紧固螺丝。
*后检查一遍，准备上电开机。（软件设置具体看下部讲解）
